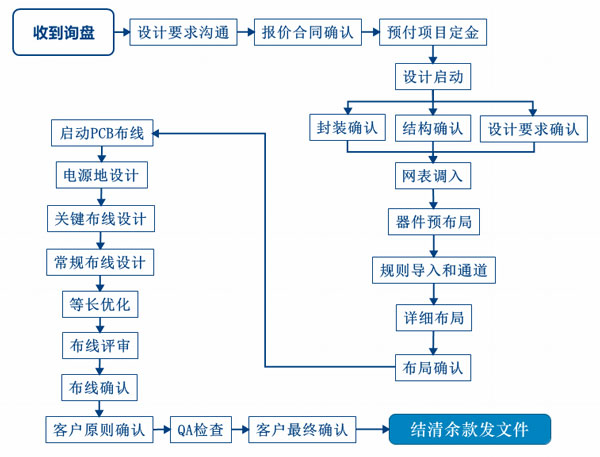

<<返回首頁當前位置：主頁 > PCB設計 > PCB設計流程

PCB設計&電路板設計打樣

深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。擁有平均超過10年工作經驗的PCB設計團隊，能熟練運用市場主流PCB設計軟件，專業高效溝通保證PCB設計進度，助您早一步搶占市場先機！

PCB設計業務領域：

通訊產品電路板設計	GSM/GPRS、交換機、RF設備等
數字/數碼產品電路板設計	機頂盒、高清電視、數碼相機，攝像機等
安防類產品電路板設計	視頻監控，對講等
PC及相關產品電路板設計	MB、NB、SERVER主板以及各類工控板卡等

PCB設計需提供資料：

1、原理圖：可以產生正確網表（netlist）的完整電子文檔格式；

2、機械尺寸：提供定位器件的具體位置、方向標識，以及具體限高位置區域的標識；

3、BOM 清單：主要是為了確定、檢查原理圖上器件指定封裝信息；

4、布線指南：對于特殊信號具體要求的描述，以及阻抗、疊層等的設計要求。

PCB設計我司常用軟件：
Allegro，PADS， Protel，ORCAD，AD，PADS_LOGIC等；

PS：我們可以根據客戶提供的PDF原理圖進行ORCAD格式轉換，然后導入網表。

PCB設計常規交期：
在原理圖確定，器件封裝完備基礎上設計周期如下：

層數	設計周期
2層板	2-3個工作日
4層板	4-5個工作日
6層板	6-7個工作日
8層板	7-8個工作日
10層板	10-12個工作日

PS：以上交期為常規交期，準確設計交期需根據電路板的器件個數、難易程度、層數等因素綜合評估！

立即咨詢：
業務電話：0755-83328032 （張小姐）、0755-83328342 （章先生）
業務郵箱：sales88@greattong.com

點擊查看詳細聯系方式
